Ideal para reduzir o consumo de energia no sistema de transporte pneumático de sucção paralela
Esta válvula é utilizada para substituir a válvula reguladora fixa entre ciclone e ventilador em sistemas de transporte pneumático por sucção. Atinge uma velocidade de transporte constante.

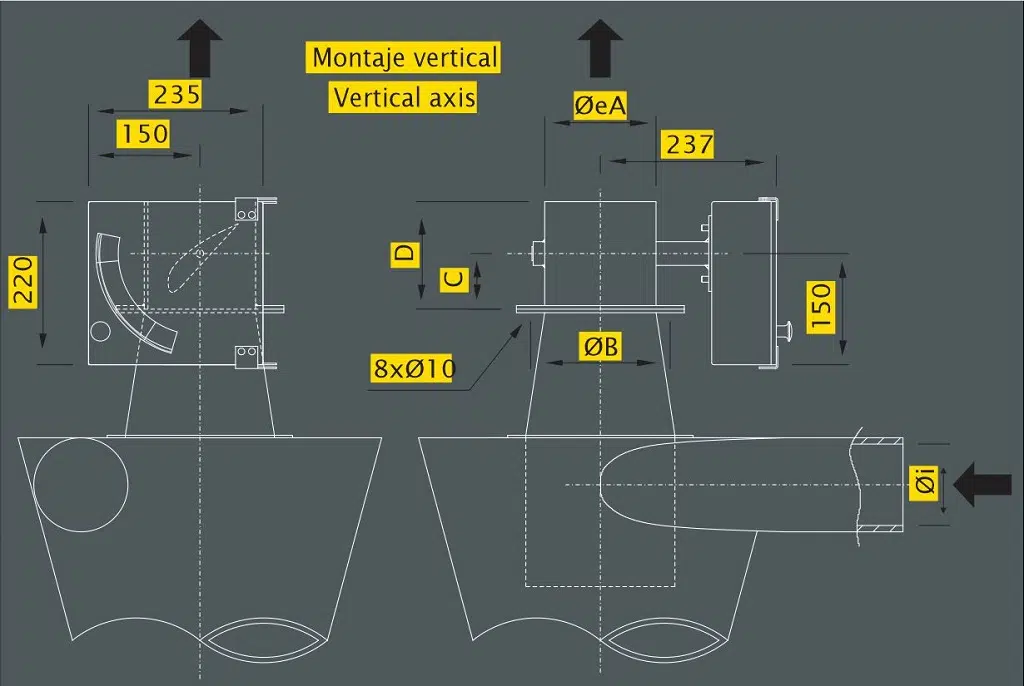

O seu princípio de funcionamento baseia-se na utilização da força gerada pela interposição de um aerofólio no fluxo de ar (ver desenho). Através de um sistema de contrapesos, a velocidade do ar é mantida a um valor constante, apesar das mudanças na quantidade de produto nesta ou noutras condutas.
Vantagens em comparação com os sistemas fixos:
– Elevada poupança de energia, uma vez que cada conduta funciona à velocidade apropriada e não precisa de ser sobredimensionada.
– Garantia de qualidade para produtos que se deterioram devido a velocidades excessivas.
– Muito útil no transporte termo-pneumático onde a velocidade deve ser tão baixa quanto possível.

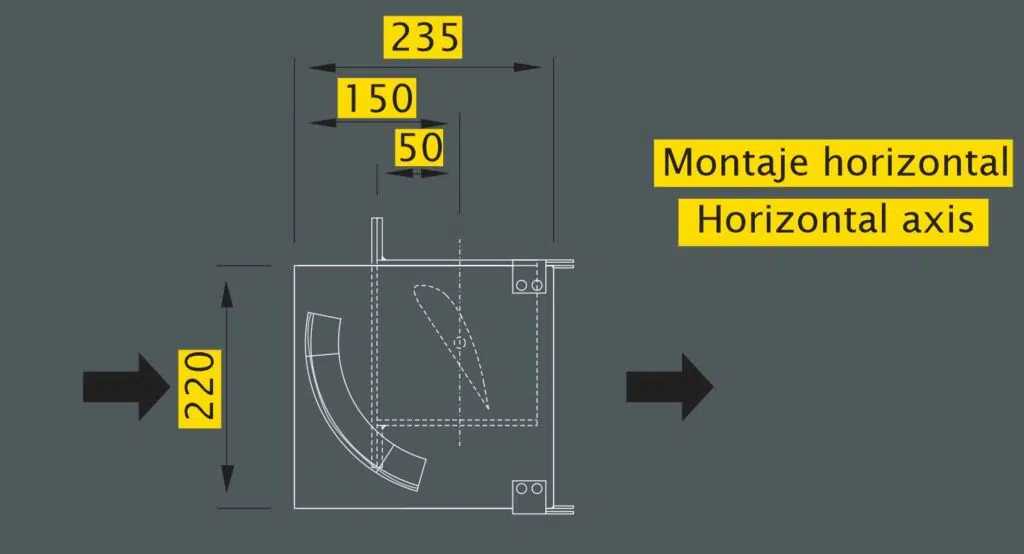

Princípio de funcionamento
S = força de elevação
M = rotação resultante

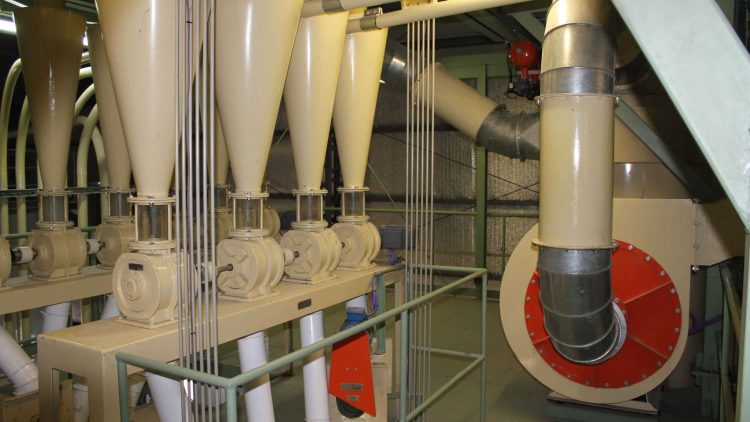

Num sistema de transporte pneumático de aspiração paralela, se a carga em kg/h da linha de transporte diminuir, o seu caudal tende a aumentar. Ao ter esta válvula, isto faz com que a força de elevação S aumente, fechando a válvula, e assim equilibrando novamente o caudal.
